關于空調底座彈簧減振器選型的幾點說明

空調底座彈簧減振器的準確選配、定位、安裝能很大程度提高減振效率，延長風機與電機的使用壽命。

由于風機、電機底座安裝要求高，且不同型號的排列組合多，致使其無法采用固定方式安裝減振器，也給其選項、定位帶來一定實際困難，我們金諾公司就解決此問題的方案作幾點說明。

確定減振器的選型一般分二個步驟進行。首先是裝置整體質心的求算，然后根據質心位置依據力矩補償原則進行定位。

一、多質點組合質心的求算

求算的理論基于知道每個部件的重心位置，選擇合適的參考點，并生成X-Y直角坐標系，確定每個部件的重心坐標。通過正交分解計算出每個部件關于X軸的力矩及關于Y軸的力矩。

力矩M_（X）=力矩長度L_（X）*質心重量

再分別將X軸和Y軸求和，得到X軸和Y軸的總力矩數，兩個數分別除以物體（各質點）的總質量，即又分別得到X軸向，Y軸向的質心坐標。

根據工程力學也可表示為：位于平面上點（X_i，y_i）處的質量為m_i（i=1，2，3......）的幾個質點所構成的質點系質心的坐標（Xc，Yc）的計算公式為

Xc=M_（X）/m     Yc= M_（Y）/m

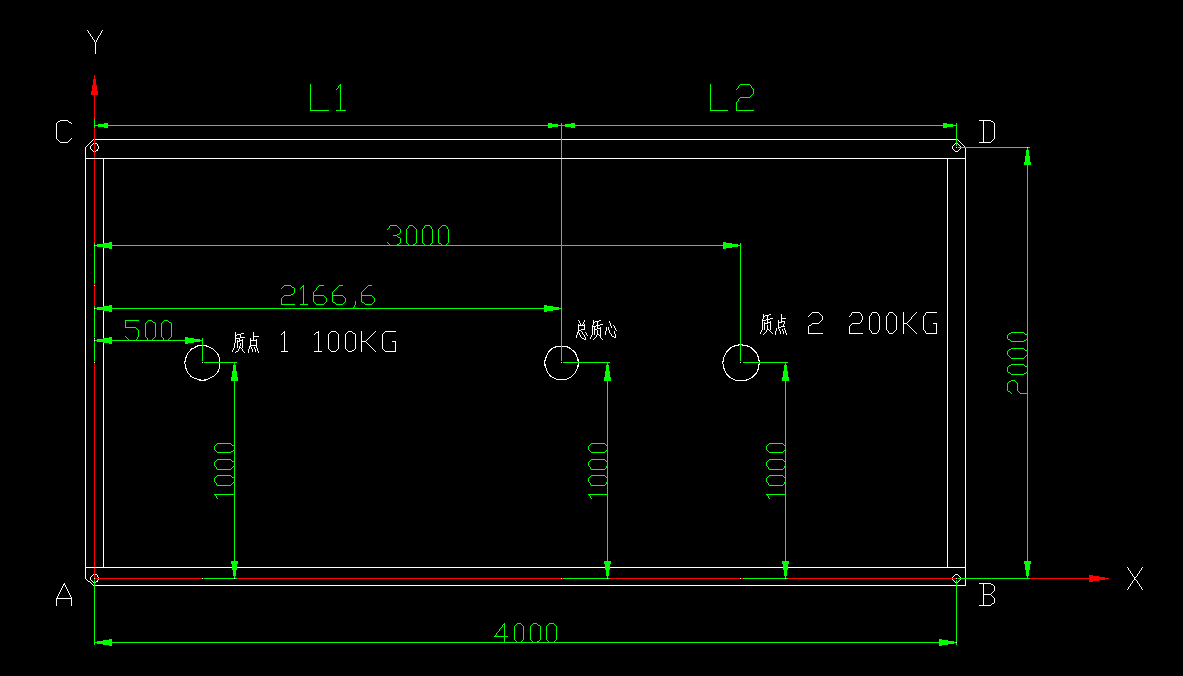

例如圖中 Xc=（500X100+3000X200）/300=2166.6

         Yc=（1000X100+1000X200）/300=1000

故該組合質心位于（2166.6，1000）

更多質點求質心的方法類推。

二、彈簧最佳載荷的選配及底座定位

彈簧最佳載荷的選配需考慮彈簧剛度、變形量等要求，結合風機轉速選擇合適的運行重量參數，再根據載荷進行減振器的選配。

如設定風機轉速為1450，選擇運行重量系數為1.3，則上例中載荷總重量為（100Kg+200Kg）X1.3=390Kg，則各彈簧總載荷為390Kg。

減振器的定位基于一個原則，即根據質心分解成X軸及y軸兩個維度，通過調整減振器載荷或調整接觸部反力的力矩平衡。

以下各例建立在底框足夠有強度的基礎上推算的。

1.四個減振器

仍以上圖為例，

質心位于（2166.6，1000）對于Y軸向力矩相等，X軸則應以調整載荷為宜。

L₁=2166.6            L₂=1833.4

F_（A）xL₁=f_（B）xL₂       F_（A）+f_（B）=390kg/2

得到：F_（A）=89.4Kg       f_（B）=105.6Kg

即A點C點支撐部位力為87.4Kg，建議選型90Kg

B點D點支撐部位力為105.6Kg，建議選型110Kg

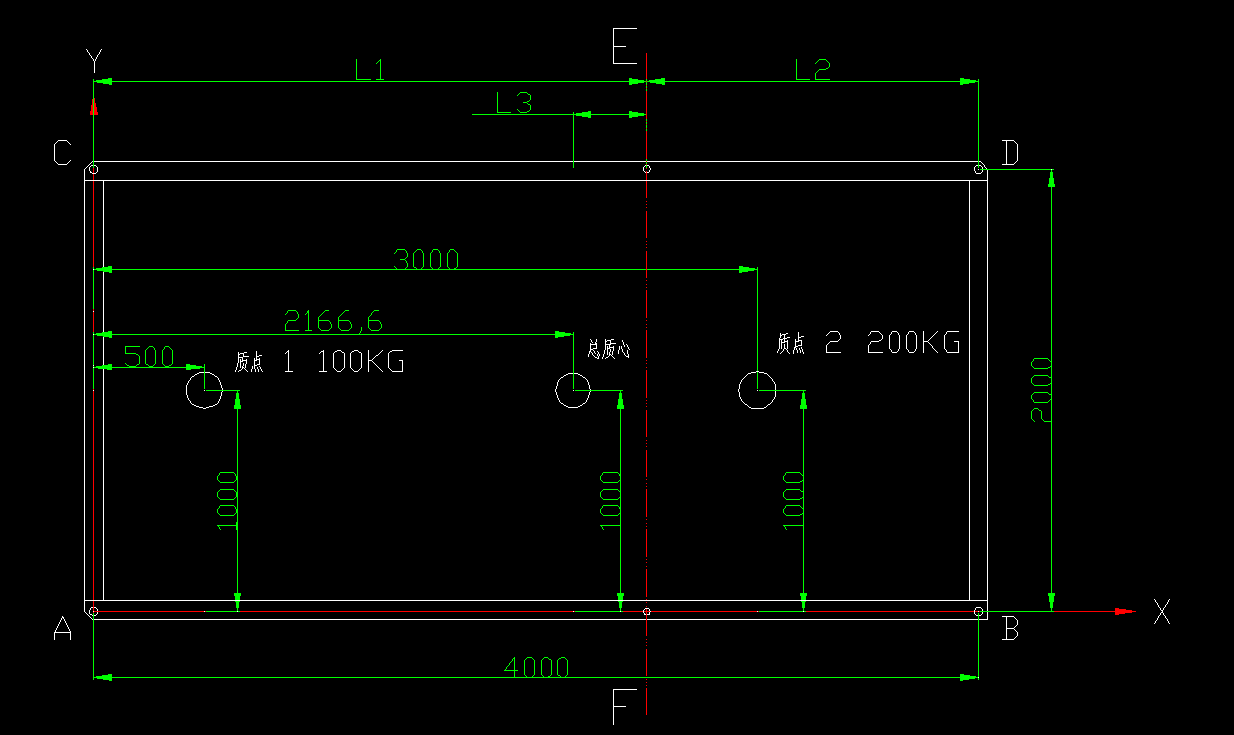

2.六個減振器的搭配

在超過4個減振器的選型，一般使用相同型號的減振器，求算接觸部反力的力矩平衡點，得出減振器的相應位置。

如上圖中每個減振器配重為390/6=65Kg

則應滿足A、C點的質心力矩總和與B、D、E、F點質心力矩總和相等。

本例中Y軸不需考慮配重。

則X軸向則應滿足

F_（c）xL₁=f_（E）*L₃ +f_（D）xL₂

由于同種類型減振器F_（c）=f_（E）=f_（D）

故應滿足L₁=L₂+L₃  得 L₂=333.2

E、F點應選擇在（2499.8，2000）（2499.8，0）處

以上兩例設定為Y軸向力矩相同，在實際應用中質心X,Y軸向不一定均分相同，亦可通過力矩補償原則進行選配，在此不再贅敘。
